アスベスト関連写真・含有建築材料

2009年3月16日

ページ番号:5592

アスベスト関連写真集

提供:大阪市立環境科学研究センター

青石綿(クロシドライト)

青石綿(クロシドライト)の写真
別ウィンドウで開く

【実物写真】
 青みがあるアスベスト繊維の塊です。

青石綿(クロシドライト)の拡大写真
別ウィンドウで開く

【拡大写真】
 青みのあるアスベスト繊維が見られます。

青石綿(クロシドライト)の顕微鏡写真
別ウィンドウで開く

【顕微鏡写真】
 針状の尖ったアスベスト繊維が見られます。

茶石綿(アモサイト)

茶石綿(アモサイト)の写真
別ウィンドウで開く

【実物写真】
 茶色がかかったアスベストの繊維の塊です。

茶石綿(アモサイト)の拡大写真
別ウィンドウで開く

【拡大写真】
 茶色がかかったアスベスト繊維が見られます。

茶石綿(アモサイト)の顕微鏡写真
別ウィンドウで開く

【顕微鏡写真】
 針状の尖ったアスベスト繊維が見られます。

白石綿(クリソタイル)

白石綿(クリソタイル)の写真
別ウィンドウで開く

【実物写真】
 白みのあるアスベスト繊維の塊です。

白石綿(クリソタイル)の拡大写真
別ウィンドウで開く

【拡大写真】
 白みのあるアスベスト繊維が見られます。

白石綿(クリソタイル)の顕微鏡写真
別ウィンドウで開く

【顕微鏡写真】
 糸くず状のアスベスト繊維が見られます。

<参考>岩綿(ロックウール)

提供:大阪市立環境科学研究センター
石綿(ロックウール)の写真
別ウィンドウで開く

【実物写真】
 白みのあるロックウール繊維の塊です。

岩綿(ロックウール)の拡大写真
別ウィンドウで開く

【拡大写真】
 繊維がアスベストに比べて大きいです。

岩綿(ロックウール)の顕微鏡写真
別ウィンドウで開く

【顕微鏡写真】
 繊維がアスベストに比べて太いです。

ロックウールとアスベストの違い

Adobe Acrobat Reader DCのダウンロード(無償)別ウィンドウで開く
PDFファイルを閲覧できない場合には、Adobe 社のサイトから Adobe Acrobat Reader DC をダウンロード(無償)してください。

「吹付けひる石」、「吹付けパーライト」、「折板裏打ち断熱材」写真

製造された時期によっては、石綿が含有されているものがあります。

吹付けひる石(バーミキュライト)

 ひる石の主成分は、マグネシウム・アルミニウム・鉄の含水けい酸等。加熱することにより薄い無数の層が数十倍に膨張する。この膨張したものをバーミキュライトと呼び、その急膨張する様が河原に生息する「ひる」の動きに似ていることから「ひる石」とも呼ばれている。

 粒の大きさは5ミリメートル以下で軽く断熱性、吸音性に優れる。

 金色か銀色をおび美しい外見から、内装用仕上げ塗装として使用される。園芸材料の土壌改良や育苗用土等にも用いられている。

吹付けひる石(バーミキュライト)の写真
別ウィンドウで開く

出典:中皮腫・じん肺・アスベストセンターホームページ

ひる石(バーミキュライト)の写真
別ウィンドウで開く

出典:建設リサイクル広報推進会議 発行
  「建築物の解体等に伴う有害物質等の適切な取扱について」

吹付けパーライト

 火成岩のうち、天然ガラス質の真珠岩、黒曜石を加熱すると、含有された水分が発泡してパーライトとなる。

 白色粒状で軽石状、多孔質であることから、土壌改良剤などとしても用いられる。

 吹付け材として使用される場合は、防火や断熱、吸音を目的としているが、様々なテクスチャーを醸し出すことにも役立っている。

吹付けパーライトの写真
別ウィンドウで開く

出典:中皮腫・じん肺・アスベストセンターホームページ

折板裏打ち石綿断熱材(屋根用折板石綿断熱材・石綿フェルト材)

 折板裏打ち石綿断熱材とは、鋼板製屋根用折板(アルファベットのWを連続させた形の鉄板)等の内側に石綿フェルト材を貼り付けられたもの。不燃性、吸音性、防露性などに優れる。
折板裏打ち石綿断熱材の写真
別ウィンドウで開く

出典:中皮腫・じん肺・アスベストセンターホームページ

アスベスト含有建築材料

使用箇所

アスベストの使用量のうち9割以上が建材に使用されています。(なお、平成16年10月1日から建材の製造等は禁止されています。)
アスベスト含有建築材料
製品の種類主な用途
押出成形セメント板建築物の非耐力外壁および間仕切壁
繊維強化セメント板(平板)建築物の外装および内装
繊維強化セメント板(波板)建築物の屋根および外壁
住宅屋根用化粧スレート住宅用屋根
窯業系サイディング建築物の外装
アスベストセメント円筒煙突
押出成形セメント板の図
別ウィンドウで開く

押出成形セメント板

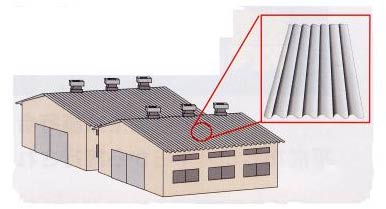

繊維強化セメント板の図
別ウィンドウで開く

繊維強化セメント板

住宅屋根用化粧スレート・窯業系サイディングの図
別ウィンドウで開く

住宅屋根用化粧スレート・窯業系サイディング

アスベストセメント円筒(煙突)の図
別ウィンドウで開く

アスベストセメント円筒(煙突)

使用実態

石綿含有建築材料の使用実態(環境省資料)
