新福崎橋(しんふくざきばし)

2016年12月26日

ページ番号:29261

諸元・アクセス

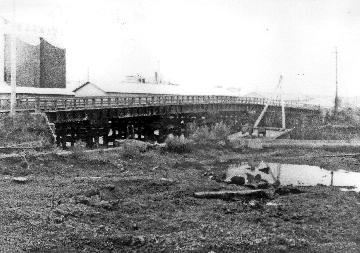

新福崎橋写真

橋長:58.00m
幅員:18.50m
形式:アーチ橋(ランガー)
完成:昭和41年
行政区:港区
河川名:天保山運河
アクセス:OsakaMetro中央線 大阪港駅
      6番出口 およそ1,650m 徒歩27分
      大阪シティバス「第三突堤前」、「福崎3」

歴史・文化

 本橋は、天保山運河の尻無川口に近く、6号岸壁と福崎を結ぶ地点に架かっている。

 大きな橋ではないが、構造形式に多くの特徴をもつ。

 下弦材に合成桁の作用をもたせた形式は、わが国で他に例がなく、橋体完成後に綿密な載荷試験を重ねて主要部材の応力、たわみ、振動特性について実測を行った。

 上部形式は、トラスドランガー桁で、主構部の斜吊り材にパイプを用いており、その製作に先立っての継手構造、疲労強度についての試験も行っている。

 ちなみに、本橋は、大阪市においては戦後で初の下路アーチ橋である。
