確定図等の閲覧

大阪市域で実施された土地区画整理事業等（耕地整理事業、土地改良事業を含む。以下同じ。）で、既に終了した地区の情報の提供については、次のとおりです。

○インターネットでの情報提供

○窓口での情報提供

※現在実施中の事業に関する手続き

・確定図とは

大阪市域で施行された土地区画整理事業等で、換地処分時に作成した土地の位置、形状、地積及び辺長等を示した図面です。

・提供内容
確定図（データ形式：PDF形式）

・座標面積計算書とは

大阪市及び大阪市長が施行者としてこれまで施行してきた土地区画整理事業のうち、座標値（世界測地系・日本測地系・任意座標）を持つ地区の測量成果で、座標及び辺長、面積等が記された計算書です。

・提供内容

座標面積計算書（データ形式：PDF形式）

・計算書とは

大阪市及び大阪市長が施行者としてこれまで施行してきた土地区画整理事業のうち、座標値を持たない地区の測量成果で、確定図に記載の各数値の根拠が記された計算書です。

・提供内容

計算書（データ形式：PDF形式）

・公共座標参考値とは

大阪市及び大阪市長が施行者としてこれまで施行してきた土地区画整理事業のうち、座標値を持たない地区の成果（確定図、計算書）の活用及び利便性の向上を目的として、成果に記された辺長や角度、面積等の数値をもとに、下記に示す算出方法により大阪市が座標値を算出したものです。利用用途としては、日常的な土地取引や境界確認における調査・測量作業を支援するための参考とすることを想定しています。

・公共座標参考値の算出方法

公共座標参考値は街区座標（道路管理者が管理する道路区域境界線座標（世界測地系））を基準として、換地処分に際して作成した成果（確定図等）をもとに算出したものです。

座標化作業は、次の手順で実施します。

1．画地確定計算書、確定図、道路区域境界線の世界測地系座標の準備

2．距離及び面積の比較

確定図と道路区域境界線の世界測地系座標を比較し、街区の距離及び面積の誤差を確認する。

3．距離の誤差配分

辺長の誤差を各画地の表間口及び裏間口に比例配分し、画地を作成する。

4．画地の確定

確定図と座標化後の面積及び辺長を比較し、誤差を確認したうえで画地を確定する。

以上の手順により、画地確定計算書、確定図及び道路区域境界線の世界測地系座標を用いて、画地の座標化作業を行います。

公共座標参考値は上記の座標化手順を踏まえ、現在の土地境界点とは必ずしも一致しないことをご理解のうえ、使用してください。

・提供内容

公共座標参考値の測量データ（データ形式：測量データ共通フォーマット SIMA形式）

インターネットによる情報提供のご利用はこちら

※今後の利用者アンケート結果に基づき、順次公開することを想定しています。

窓口で閲覧する場合には申請手続きが必要です。

どなたでもご覧になれます。ただし、「確定図閲覧申請書兼誓約書」の提出が必要です。

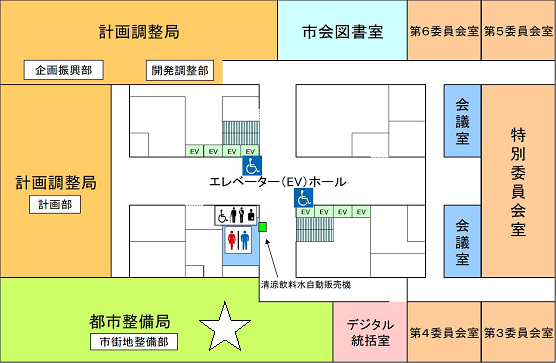

閲覧ができる場所は次のとおりです。

市街地整備部区画整理課清算グループ（電話：06-6208-9443）

大阪市北区中之島1丁目3番20号（大阪市役所 7階）

無料

市街地整備部連携事業課連携事業グループ（電話：06-6208-9455）までお問い合わせください。

市街地整備部住環境整備課市街地再開発グループ（電話：06-6208-7837）にお問い合わせください。
